불량 현상과 대처방안
오일씰
Oil seal의 누설원인

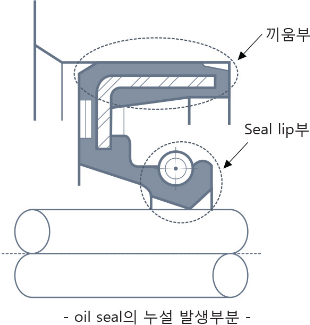

Oil seal의 누설이 발견되었을 경우에는, 우선 누설발생 부분을
확인하여 주십시오. 누설이 oil seal에서 발생된 것이 아니거나,
누설이외에 부착된 oil 등을 oil seal의 누설로 오인할 수가 있습니다.
oil seal의 누설은 seal lip부의 누설, 끼움부의 누설로 나뉘어집니다.
Lip부에서의 누설요인도
-
01
LIP 과대마모
윤활부족, 이물삽입, 내압 大, 거친 축표면
-
02
LIP부 마모
취급편심 大, 기울여 장착
-
03
LIP부 경화
이상고온, 내압 大, 윤활부족
-
04
LIP부 연화
LIP 재료 부적절
-
05
LIP부 손상
조립불량, 취급불량, 축모따기 불량, 이물삽입
-
06
LIP부 요부파손
조립불량, 내압과대
-
07
LIP부 反轉
축모따기 불량, 조립불량, 내압 大
-
08
스프링 빠짐
축모따기 불량, 조립불량
-
09
Oil Seal에 이상 없음
축 손상, 축방향성, 축편심 과대, 축 마모, 취급방향반대
-
10
Oil Seal 변형
조립불량
Lip부의 누설(내주)
| 요인 | 고장mode | 원인 | 대책 | |
|---|---|---|---|---|
| LIP 과대마모 |
윤활부족 |
lip끝부분의 마모가 크고, 마모면은 광택이 없어진다. |
윤활유가 지정량 이하여서 lip부까지 oil이 돌지않아, 건조상태로 움직여 이상 마모발생 oil seal 근방의 구조가 나쁘고, lip부까지 oil이 돌지 않음 | 윤활유를 지정량까지 보급하여 운전한다. |
예시
|
예시
|
|||

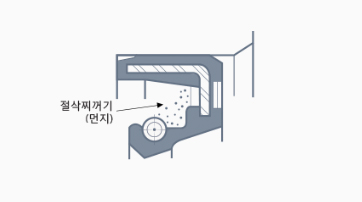

| 이물박힘 |
lip끝에 마모가 크고, 줄이나 움푹 들어간 곳이 있다. |
절삭 찌꺼기가 부착된 축이나 oil seal을 사용하여, 절삭가루가 lip에 박혔다.
티끌이나 먼지가 낀 축에, oil seal을 그대로 사용하여, lip에 박혔다 lip부나 축에, 액상 gasket이 부착된채 사용하여, lip끝에 맞물렸다 기기 도장시 lip부나 축에, 도료가 부착된채 사용하여 씹힌다. |
oil seal이나 축에 먼지나 티끌등이 붙지 않도록 조립한다. 기기를 세정할 경우에는, 사용하는 윤활유로 한다. | |
| 내압大 |
lip끝에 마모가 크고, 줄이나 움푹 파인 곳이 있다. |
oil seal부의 압력이 설계치 이상이다. | 내압 oil seal로 변경한다. 공기구멍(breather)을 설계하여 압력이 걸리지 않는 구조로 한다. | |
|
축표면 거칠기 과대 |
lip끝 부분의 마모가 크고, 마모면에 원주 방향의 줄이 나 있다. |
지정 표면거칠기Rmax0.8~2.5μm보다 거친 축을 사용하여, 이상마모 발생. | 축표면에 거칠기Rmax0.8~2.5μm로, emery paper(#240정도)로 수정한다. emery pape를 축방향으로 움직여서는 절대 안된다. 지정 거칠기의 축과 교환한다. | |
| LIp부 편마모 |
취급 편심이 크다 |
lip작동폭이 원주상 균일하지 않고, 최소폭과 최대폭의 위치가, 거의 대칭위치에 있다 |
축과 하우징의 중심이 빗나간 상태로 조립하여 운전되었다. | 축과 하우징과의 동심도의 정도를 높힌다. |
| 축이 한쪽방향으로 휜 상태에서 운전되었다. | 축의 휨에 대한 강도를 높힌다. | |||
| 기울여 창작 |
lip 작동폭이 원주상 균일하지 않고, 최소폭과 최대폭의 위치가 거의 대칭위치에 있다. seal lip부와 dust lip의 작동폭의 대소관계가 거꾸로 되어있다. |
하우징 내경치수가, 지정치보다 작게 마무리 되어, 무리하게 oil seal을 끼워 넣어 oil seal이 기울어지게 장착 되었다. | 지정규격의 하우징을 사용한다. | |
| 하우징의 모따기를 하지 않았거나, 적정하지 않거나, 무리하게 oil seal을 끼워 넣어, oil seal이 기울어지게 장착되었다. | 하우징의 모따기를 하거나, 적정치수로 한다. | |||
| 조립 치구가 기울어져 있어, 기울어지게 장착 되었다. | 조립치구를 개량한다. | |||
| LIp부 경화 |
이상고온 |
lip작동부가 매끄럽고, 광택이 있으며, lip전체가 경화되어, lip균열이 일어나 있다. |
seal lip부 근처의 油溫이, 어떤 원인으로 상승하여, 고무 내열한계를 넘었다. | 원인 조사하여, 온도상승을 막는다. |
| 설계시 상정온도보다, 조건이 상이하거나 하여 油溫이 상승하고, 내열한계를 넘었다. |
예시
|
|||
| 내압大 |
압력이 oil seal의 |
압력이 oil seal의 내압한계를 넘었다. | 내압 oil seal로 변경한다. 공기구멍을 설계, 압력이 걸리지 않는 구조로 한다. | |
| 윤활부족 | lip작동부가 매끈하고, 광택이 있고, lip작동면에 균열이 발생되어 있던지, 손가락으로 누르면 균열이 일어난다. 작동면만 경화하는 경우가 많다. | 윤활유가 지정량 이외로 사용되어, lip부로 oil이 적게 흘러 윤활부족이 되었다. | 윤활유를 지정량까지 넣고, 운전한다. | |
| 飛沫윤활로,lip부로의 oil이 적게 흘러, 윤활부족이 되었다. | 응급처치로는, dust lip type으로 변경 하고, lip사이에 grease를 도포한다 영구대책으로는, oil seal근처의 구조를 변경하고, oil이 lip부에 충분히 걸리도록 한다. | |||
| LIP부 연화 |
Lip 재료부적정 |
lip부가 부풀어, 연화되어 있다. |
윤활유에 대해, lip재료 선정을 잘못하여, lip부가 팽윤 되었다. | 윤활유에 대해, 팽윤하지 않는 lip재료 oil seal로 변경한다. lip재료를 팽윤 시키지 않는 oil로 변경한다. |
| 洗油나 가솔린에 침적되거나, 세정후 액이 부착된채 방치한 경우, 팽윤 되었다. | oil seal은 세정하지 않는다 | |||
| LIP부 손상 |
조립불량 | lip작동부가 매끄럽고, 광택이 있으며, lip전체가 경화되어, lip균열이 일어나 있다. | oil seal이 key홈이나 spline상을 통과할때, 날카로운 모서리부와 접촉하여 기스가 났다 | key홈이나 spline에 cap등을 씌우고, 기스가 나지 않도록 한다. |
| 축의 모따기부에 burr등이 부착된 채 oil seal을 장착하여 기스가 났다. | burr등을 제거한다. | |||
| 취급불량 | oil seal운반 중,또는 보관 중에 날카로운 금속부품에 lip부가 닿아 lip끝에 손상이 갔다 | 운반, 보관방법을 개선한다 | ||
| 절삭가루가 묻은 장갑으로 oil seal을 취급해서, lip끝부분에 손상이 갔다 | lip끝부분을 만지지 않는다 | |||
| 축모따기 불량 |
lip끝부분에 눈에 보이는 기스가 나 있다. | 축끝의 모따기 치수, 및 각도가 정확하지 않아, lip부가 축 끝에 걸려 기스가 났다. | 축의 모따기를 적정하게 한다 | |
| 이물 | lip끝부분에, 이물이 부착되어 있다. lip작동부에 움푹 들어간 부분이 있다. | 절삭가루가 묻은 축을 사용하여 절삭 가루가 lip끝에 들어갔다.금속가루가 묻은 부품을 사용하여 금속가루가 lip끝에 박혔다. dust가 심한 곳에 장기간 방치한 축이나 oil seal을 사용하여,이물이 lip끝에 들어갔다. | 기기를 세정한다 | |
| LIP부 반전 |
축모따기 불량 |
oil seal을 축에 삽입하는 방향에 대해, 역방향으로 lip부의 일부가 비틀려 있다 | 축 끝의 모따기 치수, 및 각도가 적정하지 않아, lip부가 축 끝에 걸려, lip부가 반전했다 | 축의 모따기 치수, 및 각도를 적정하게 하고, 모따기부에 grease를 도포하여 조립한다. |
| 조립불량 | 축과 하우징의 중심을 맞추지 않고, 난잡하게 조립하여,lip부가 비틀렸다. | burr등을 제거축과 하우징 구멍의 중심을 맞추어, 주의하여 조립한다. 이경우도, 축끝에 grease를 도포한다. | ||
| 내압大 |
lip부의 원주상 일부, 또는 전체가 외부로 反戰하고 있다 |
가동중, 이상 고압이 발생하여 ip부에 큰 힘이 작용하고, lip부가 비틀렸다. | 압력이 걸리지 않는 구조로 개량한다 내압 oil seal을 사용한다. | |
| LIp 요부파손 |
조립불량 |
lip요부에 균열이 되어 있다. |
조립시, lip부가 찌그러져 요부에 균열이 발생했다 | 축과 하우징 중심을 맞추어, 주의하여 조립한다. |
| 내압과대 | 조립후 압력테스트(기밀테스트 )시, 과대한 압력이 걸려, 요부에 균열이 발생했다 | oil seal 내압사양이상의 압력으로 검사하지 않는다. | ||
| 운전중에 설계시 예상 이상의 고압이 발생하여, 요부에 균열이 생겼다 | 내압oil seal로 변경한다 과대한 압력이 발생하지 않는 구조로 변경한다. | |||
| 용수철 탈락 |
축모따기 불량 |
부분적, 또는 전체적으로 스프링이 빠져있다 | 축 끝의 모따기 치수, 및 각도가 부적절하여, lip부가 축 끝에 걸려스프링이 빠졌다 | 축의 모따기치수, 및 각도를 적절히 하여, 모따기부에 grease를 도포하여 조립한다. |
| 조립불량 | 조립시, 축과 하우징 구멍의 중심을 맞추지 않고, 난잡하게 조립되어 스프링이 빠졌다 | 축과 하우징 구멍의 중심을 맞추어, 주의하여 조립한다. 이 경우에도, 축 끝에 grease를 도포한다. | ||
| 오일씰 변형 |
조립불량 |
oil seal이 변형되고, 변형부에 lip 작동폭이 변화되어 있다 |
oil seal조립치구가 적절하지 않아, oil seal을 변형시켰다 | 조립치구를 개량한다. |
| 오일씰에 이상없음 |
축기스 | 축의 작동부에 눈으로 보이는 기스가 나있다 |
oil seal에 버팀목을 끼워, 작동위치를 옮긴다 손상부를 수정가공한다 |
|
| 축의 방향성 |
施盤가공 그대로 축을 사용했다 | 축의 lip작동부만 emery paper(#240)로 흠집이 나지 않도록 수정한다. | ||
| 사상 가공시, 연마기(grinder), emery paper로 인한 흠집이 났다 | 가공방법변경(축방향에 흠집이 나지 않는 사상 방법으로 변경한다) | |||
| 축편심 | bearing의 이상으로 축 편심이 설계치 보다 커졌다 | bearing을 교환한다 | ||
| 기구상 축편심이 큰데, 범용 oil seal을 사용했다 | 내편심용 특수 oil seal로 교체한다 | |||
| 축마모 | dust, 절삭분이 부착된 oil seal을 장착했다 윤활유의 열화, 이물혼입 외부에서 이물이 침입하여, lip작동부에 들어갔다 | 기기를 세정하고, 조립시 oil seal에 버팀목을 끼우고, 작동부 위치를 비켜 놓는다. dust량이 경미한 경우는 oil seal을 dust lip이 있는 것으로 하던지 dust커버를 붙인다 | ||
| 기구상 축편심이 큰데, 범용 oil seal을 사용했다 | 적절한 축재료를 사용한다 | |||
| 축마취급 방향반대 |
조립시 오장착 | seal lip부의 방향을 밀봉 대상측으로 장착한다. | ||
끼움부의 누설(외주)
| 요인 | 고장mode | 원인 | 대책 |
|---|---|---|---|
| 기울여 장착 |
|
하우징 구멍치수가, 지정치보다 작게 마무리 되어 있어 무리하게 oil seal을 끼워 oil seal이 기울어지게 장착되었다. | 지정 하우징 구멍 내경치수로 한다 |
| 하우징구멍의 모따기가 되어있지 않던지, 적절하지 않고 무리하게 oil seal을 끼워 oil seal이 기울어지게 장착되었다. | 하우징 구멍 모따기를 하던지, 적정 치수로한다 | ||
| 조립치구가 기울어져 있어 기울게 설치되었다 | 조립 치구를 개량한다 | ||
| 변형 |
끼움부의 흔적이 |
oil seal 조립 치구가 적절하지 않아 oil seal을 변형시켰다 | 조립치구를 개량한다 |
| 취급시 국부변형을 일으킨 oil seal을 조립하여 끼움부에 틈이 생겼다 | 취급시 낙하시키거나 다른 딱딱한 것에 부딪치지 않도록 주의한다 | ||
| 끼움부의 갉힘/뜯김 |
|
하우징 구멍 내경치수가 지정치보다 작게 마무리되어 있는데, 무리하게 oil seal을 끼워 oil seal이 기울게 장착되어 끼움부에 손상이 갔다 | 지정된 하우징 구멍 내경치수로한다. |
| 하우징 구멍의 모따기가 되어있지 않던지, 적정하지 않은데, 무리하게 oil seal을 끼워 oil seal의 외주에 손상되어있다 | 하우징 구멍의 모따기를 하던지, 적정 치수로한다 | ||
| oil seal 조립치구와 하우징 평행도가 나오지 않은 상태로, oil seal이 장착되어 oil seal의 끼움부가 손상되어 있다 | oil seal조립용 치구와 하우징의 평행도를 낸다 | ||
| 오일씰에 이상없음 |
하우징 구멍 내면이나 oil seal 끼움부에 절삭분등의 이물이 부착된 채 oil seal을 창착 하여 하우징 구멍 내면에 손상이 발생했다 oil seal을 여러번 조립 분리하여 하우징 구멍 내면에 손상이 발생했다 하우징 구멍 내면에 큰 손상이 있다 | 하우징구멍 내면 손상이 매워질 정도로, 얇은 액상 gasket을 도포한다. 단, 액상gasket을 oil seal의 lip부나, 축에 부착되지 않도록 주의한다. | |
| 하우징 구명 면처리 부에 burr를 제거하지 않고 장착하여 하우징 구멍 내면에 기스가 났다 | oil seal을 꺼내, 하우징 구멍 모따기 부의 burr유무를 확인한다. burr가 있을 경우는 emery paper로 제거하고 하우징 구멍 내면에 액상gasket을 도포한다. | ||
| 하우징 구멍 내면의 거칠기가 심하다 |
응급처치
|
Oil seal의 누설과 오인의 예
-
01
기기 조합면의 누설
gasket의 영구변형, 볼트의 느슨함, 조립부품의 손상
-
02
기기본체,
cover 부품의 균열,
주물의 누설 -
03
조립시 oil seal이나
하우징 대기면의
油脂부착 -
04
oil seal의
초기윤활제의 누설
